安捷伦E4447A频谱分析仪维修案例

发布时间：2019-03-08                2385

最近接修一台安捷伦42.98GHz的E4447A便携式频谱分析仪。客户送修时报修故障是：开机自检报错。

安捷伦E4447A频谱分析仪维修案例

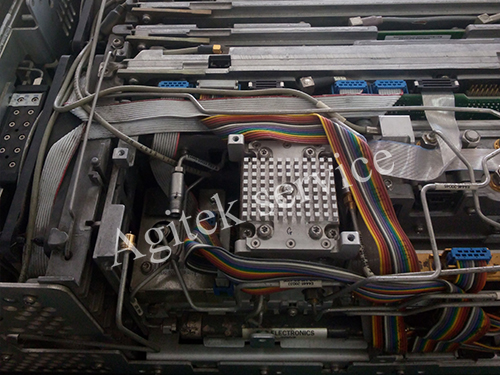

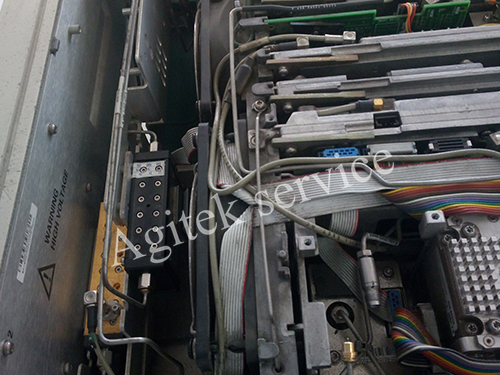

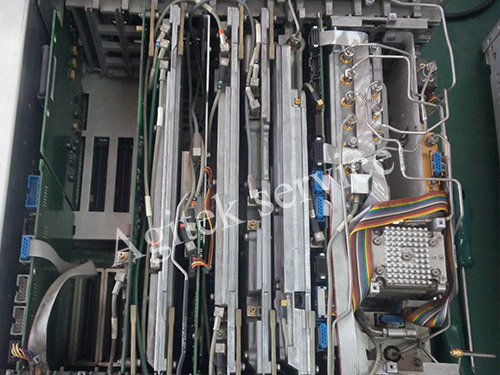

接收到仪器后91视频高清下载免费工程师就着手开始检测。仪器开机后出现自检多项报错，整个频段测不到信号的现象。这样的故障现象多半应该是主板有问题了。下面就着手从仪器主板开始排查，打开仪器发现输入信号线被断开，多个板件上的接头松动。

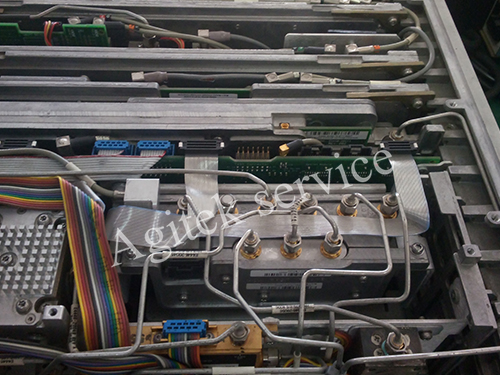

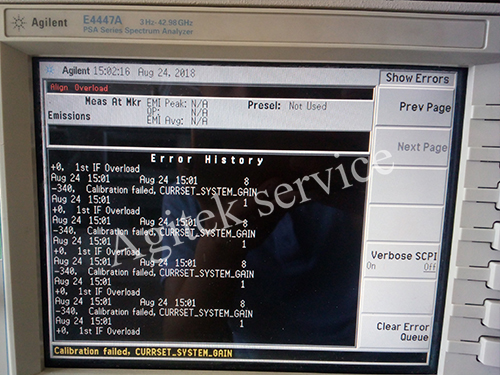

处理维护接头松动问题后继续开机检测发现1st IF Overload报错，A20 J2信号正常，J3信号异常电平高。初步怀疑放大器或者是混频器有故障，更换放大器后无变化，接着继续换件排查更换混频器后overload报错消失，但是还有报错。这时候维修进入窘境，按道理说应该是报错都完全消失的呢，怎么还会有报错…………

偶然一个小伙伴的一句话让我有了灵感，如果放大器、混频器的故障问题都解决那么会不会是衰减器的问题呢？进一步检测发现，还真的是衰减器部件不同程度的损坏，更换维修衰减器损坏部件后仪器的报错完全消失了。

然后组装好仪器，通电正常开机后自检通过，所有报错消失，仪器检测正常。

总结此次E4447A频谱仪维修心得：
该仪器出现自检多项报错，整个频段测不到信号。经检测发现导致仪器故障的主要原因存在于以下三个部位：
1.射频衰减器损坏；
2.低频混频及放大器损坏；
3.中频放大器损坏。

以上有关频谱分析仪开机自检报错故障维修案例由91视频高清下载免费仪器维修中心网整理发布，欢迎留言探讨。

可维修故障：

1.测量电平低

2.高频段测量幅度超差大
2.LO unlock
3.低噪高
4.IF OVERLOAD
5.不开机

6.不显示等

可维修型号：
E4400系列：
E4401B E4403B E4408B E4411A E4411B E4401B E4402B E4403B E4404B E4405B E4406B E4407B E4440A E4443A E4445A E4446A E4447A E4448A；等安捷伦/是德系列已过质保期频谱分析仪维修。

维修程序:
提供检测，检测之后报价；
如果用户同意维修，确认同意后则开始维修；
如果用户不同意，则返回仪器。
维修优势:维修周期短,价格低廉,同时提供保修服务;
质量保证:修复后通过计量单位计量合格,并出具《计量合格证书》.
