网络分析仪在使用前必须要对仪器惊醒指标验证测评，而且网络分析仪使用周期内还需要定期计量和校准的。下面由91视频高清下载免费网络分析仪维修中心分享网络分析仪的指标测评方法：

首先了解一下矢网的结构和功能：

一、矢网的结构和功能

1、包含2个测试端口，也有4端口或更多测试端口。

2、一个双定向耦合器，分别连接信号源通道、参考接收机和测量接收机。

3、其中信号源提供输出信号，可选配衰减器增加动态范围，可选BiasT附加直流偏置；

4、参考接收机连接定向耦合器的前向耦合端，测量端口输出功率；

5、测量接收机连接定向耦合器的反向耦合端，测量端口输入信号（包含反射信号）功率。

二、网络分析仪的测试内容

电路参数分析– S参数（散射参数）

分析信号（电磁波）在网络中的传输和反射参数

三、常用测量参数

幅度（损耗、增益、驻波…）

相位、时延

阻抗

四、信号源频率准确度及范围

使用频率计（包含频谱仪或接收机内置功能，需连接外部高稳参考时钟）直接测试被校网络分析仪的端口信号输出的频率。

被校网络分析仪采用单频点CW输出模式；至少选取网络分析仪频率范围高、中、低3个频点；输出功率一般设定为0dBm。

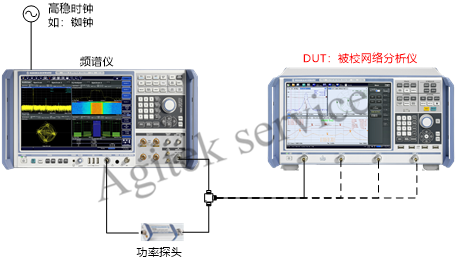

五、信号源输出功率准确度及范围

被校网络分析仪采用单频点CW输出模式，选取的频点依据仪器说明书；

被校网络分析仪打开ALC，读取被校端口的参考接收机波量；

设置被校网络分析仪输出0dBm，功率探头读数补偿功分器损耗作为标准参考值，测量绝对功率准确度；

在指标范围调节输出功率电平，频谱仪测量相对功率线性值。

六、接收机本底噪声/动态范围

网络分析仪被校端口连接50 Ω 负载匹配器。

被校网络分析仪采用单频点CW扫描模式，选取的频点依据仪器说明书；

网络分析仪信号源关闭输出；读取测量接收机波量；接收机中频带宽10Hz；检波器RMS，500ms测量时间。

最大输出功率与接收机本底噪声之间的差值，即为动态范围。

七、扫迹噪声（迹线噪声）

网络分析仪被校端口连接短路器。

被校网络分析仪采用单频点CW扫描模式，选取的频点依据仪器说明书；

网络分析仪功率 0dBm；测量Snn，n为被测端口号；中频带宽1kHz；

迹线结果统计测试，算数均值mean和标准差std dev。

八、S参数测量准确度

矢量网络分析仪的S参数测量是其基本功能，因此，S参数测量准确度是表征矢网性能的重要参数。

通常，采用一组已知参数的精密校验件实现测量准确度的评估。

通过失配器(mismatch)和偏移短路器（offset-short）进行反射参数Snn（如S11和S22）测量准确度的验证；通过衰减器（attenuator）或阶梯阻抗线（Step-Through）进行传输参数Smn（如S21和S12）测量准确度的验证。

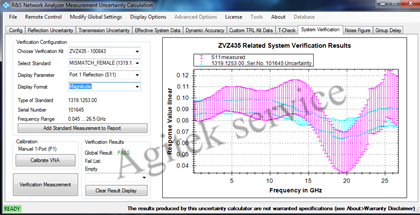

R&S VNAMUC是验证R&S矢网测量准确度和不确定度的评估软件，可在电脑或矢网Windows平台上使用。

校验件是R&S ZV-Z4xx系列校验件，可选不同端口类型。
